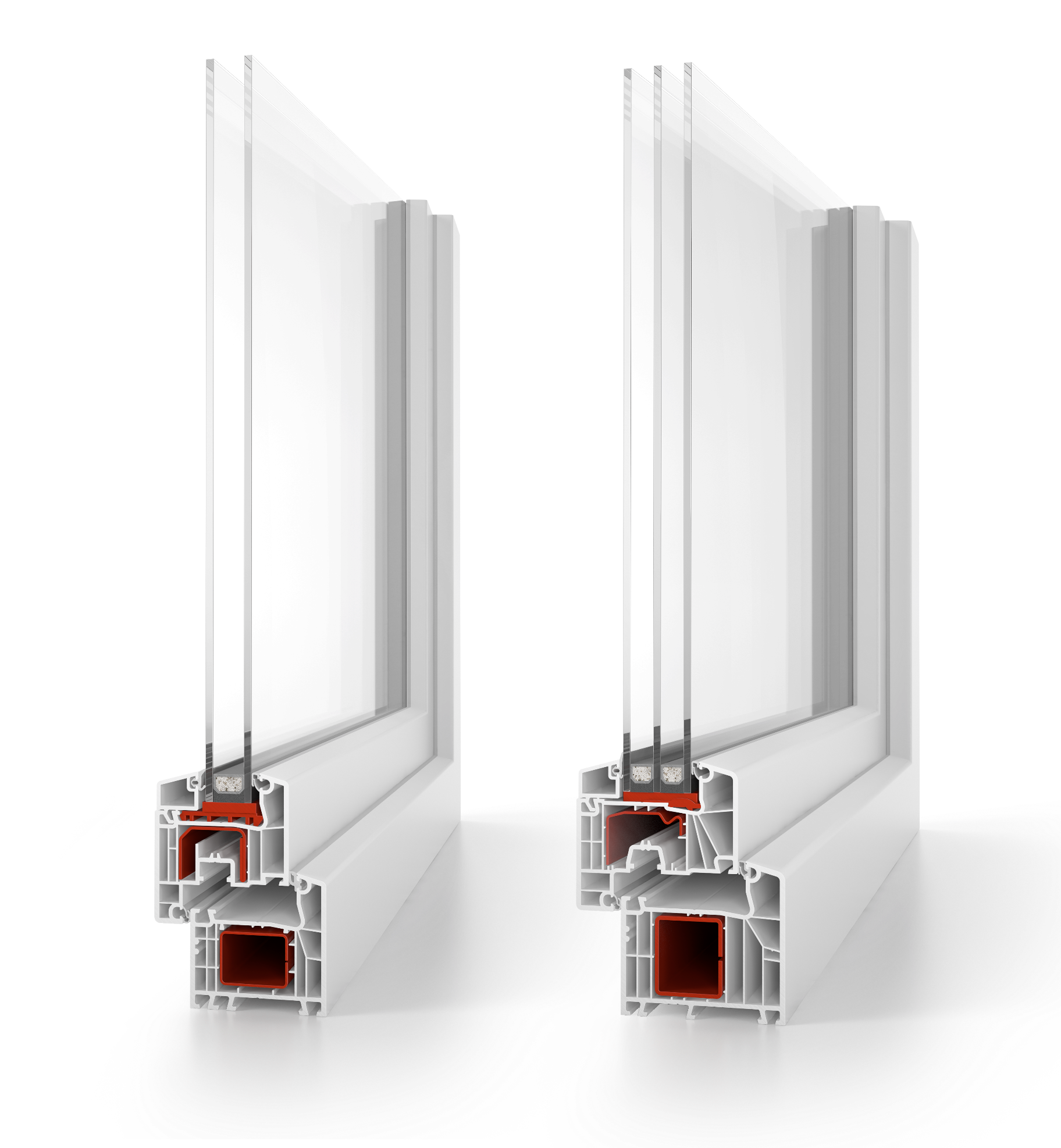

Műszaki részletek: Aluplast IDEAL 4000®
70 mm-es beépítési mélység.
Uf=1,3 W/m²K.
Uw=0,99 W/m²K standard háromrétegű üveggel: Ug=0,6 és Psi=0,040 W/mK.
Uw=0,76 W/m²K a legjobb változat három rétegű üveggel: Ug=0,4 és Psi=0,030 W/mK.
Betörésvédelem RC2-ig.
Zajvédelem 45 dB-ig (4. zajvédelmi osztály).
41 mm üvegezési vastagságig.
5-kamrás profil.
Műszaki részletek: Aluplast IDEAL 7000®
85 mm-es beépítési mélység.
Uf=1,1 W/m²K.
Uw=0,86 W/m²K standard háromrétegű üveggel: Ug=0,6 és Psi=0,040 W/mK.
Uw=0,70 W/m²K a legjobb változat három rétegű üveggel: Ug=0,4 és Psi=0,030 W/mK.
Betörésvédelem RC2-ig.
Zajvédelem 46 dB-ig. (4. zajvédelmi osztály)
51 mm üvegezési vastagságig.
6-kamrás profil.
Névleges méret / Tényleges méret
A névleges méret és a tényleges méret közötti különbség a tervezési és gyártási folyamatok alapvető fogalma.
A névleges méret az, amit a tervrajzon vagy a termék specifikációjában látunk, míg a tényleges méret az, amit a valóságban, a gyártás után mérünk.
Névleges méret
A névleges méret (vagy alapméret) a tervező által meghatározott, ideális méret, amely a gyártás alapjául szolgál.
Ez az a szám, amelyet a műszaki rajzokon is feltüntetnek.
Például egy 90 x 210 cm-es ablak esetében a 90 x 210 cm a névleges méret.
Tényleges méret (gyártási méret)
A tényleges méret az a valós méret, amit a legyártott alkatrészen méréssel megállapítanak.
Példa
Egy 90 x 210 cm-es ablakot szeretnénk vásárolni.
A névleges méret 90 x 210 cm. Ez az a méret, amire a nyílást előkészítik.
A tényleges méret azonban kisebb lesz, például 88 x 208 cm.
Ez a különbség (az úgynevezett beépítési hézag) azért szükséges, hogy az ablakot könnyen és szakszerűen lehessen beépíteni, és legyen hely a rögzítésre és a szigetelésre.
